Устройства выпрямительные типа ВСА предназначены для зарядки аккумуляторных батарей емкостью до 120А.ч. (ВСА-5К)постоянным стабилизированным током от 0 до 12А или напряжением от 0 до 65В и до 240 А.ч(ВСА-5КМ)постоянным стабилизированным током от 0 до 24А или напряжением от 0 до 36В.
Выпрямители также могут быть использованы в качестве источников постоянного стабилированного тока или напряжения тока для питания радиотехнических приборов и аппаратуры.
Устройства имеют ручное фазовое регулирование выпрямленного выходного напряжения (тока) - плавное.
Условие эксплуатации по климатическому исполнению у категории 3 ГОСТ 15150-69: температура окружающего воздуха от – 40° С до + 40° С; относительная влажность воздуха до 80% при температуре +15° С (среднегодовое значение).
Выпрямитель также пригоден для эксплуатации в условиях, нормированных для исполнения УХЛ категории размещения 4 ГОСТ 15150-69.
Предельные условия эксплуатации: температура окружающего воздуха от – 50° С до + 45° С; относительная влажность окружающего воздуха до 98% при температуре + 25° С.
Под заказ могут изготовлены выпрямители с другими
потребительскими характерстиками:ВСА-5ку-80в-8А; ВСА5М- 12В-30А, ВСА 5М- 12В-40А
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ УСТРОЙСТВА ЗАРЯДНОГО ВСА-5К-У3, ВСА-5КМ-У3
Наименование
ВСА-5К
ВСА-5КМ
Напряжение питания
220±22В
220±22В
Диапазон регулирования выходного напряжения
от 0 В до (65±2)В при стабилизации тока нагрузки 12А
от 0 В до (36±2)В при стабилизац.тока нагрузки 24А
Диапазон регулирования выпрямленного тока при стабилизации выходного напряжения, не более
0-12А
0-24А
Габаритные размеры, не более, мм
355х275х275
355х275х275
Масса, не более
27 кг
27 кг

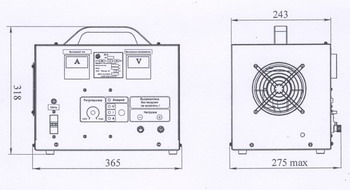

ГАБАРИТНЫЕ РАЗМЕРЫ ВСА-5К, ВСА-5КМ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВЫПРЯМИТЕЛЯ
Несущей конструкцией выпрямителя служит шасси, на котором смонтированы трансформатор, тиристоры, радиатор охлаждения, автоматы в цепи переменного (входное напряжение) и в цепи постоянного тока (выходное напряжение). К шасси крепится передняя панель, на которой размещены амперметр и вольтметр в цепи постоянного тока; лампа- индикатор включения выпрямителя; ручка регулировки выпрямленного тока или напряжения; клемма «+» и «―» для подключения нагрузки (аккумулятора; кнопка выбора режима стабилизации (тока, напряжения); светодиоды, сигнализирующие об аварийном режиме и режиме работы; плата управления.
Выпрямитель обеспечивает плавную регулировку выпрямленного тока или напряжения. Включение напряжения питания производится автоматическим выключателям, а регулирование напряжения или тока осуществляется вращением одной ручки регулятора.
В выпрямителе предусмотрена защита от токов короткого замыкания при помощи автоматического выключателя, который служит одновременно выключателем.
Для работы выпрямитель устанавливается в сухих отапливаемых помещениях, недопустимы наличие кислотных, щелочных и других агрессивных паров. Выпрямитель не следует располагать вблизи предметов, излучающих тепло. К установленному для эксплуатации выпрямителю должен быть обеспечен свободный доступ воздуха.
После длительного пребывания выпрямителей в пути или хранении на складе выпрямитель хорошо просушите. До начала эксплуатации необходимо произвести внешний осмотр выпрямителя и убедиться в исправности, проверив его под напряжением.
ВНИМАНИЕ!
Выпрямленное напряжение при работе выпрямителя на аккумуляторную батарею может повышаться на (10-15%). Выпрямитель работает только при подключенной нагрузке!
В случае эксплуатации выпрямителей при температуре окружающего воздуха свыше 35°С необходимо снизить нагрузку на выпрямителе на 20 процентов.
Ресурс изделия до первого среднего ремонта не менее 7000 часов в течение срока службы 10 лет, в том числе срок хранения 2 года в упаковке изготовителя в складских помещениях.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении требований действующей эксплуатационной документации.
Гарантийный срок - 1 год со дня начала эксплуатации выпрямителя.
Гарантийный ремонт производит предприятие-изготовитель.
